Ragam Jenis Pembesian Menurut Bentuk Dan Cara Pemasangan [Part 2 of 2]

Bicara mengenai besi tulangan seakan tak pernah ada habisnya. Belum lagi tentang perhitungan bahan dan anggaran. Tentu semakin kompleks. Topik kali ini tidak kalah menarik dari artikel bagian pertama. Yaitu membahas tentang ragam jenis pembesian. Sebagai bagian dari pengenalan dasar struktur bangunan beton.

Ragam bentuk besi tulangan struktur beton

Setelah besi tulangan selesai. Dan, telah terpasang dengan sempurna. Bentuk besi tulangan akhirnya bermacam-macam antara lain:

A. Bentuk kotak

Contoh besi tulangan yang paling persis kotak adalah pile cap, dan foot plat. Pemasangan elemen pondasi bangunan ini memang stempat-setempat. Sehingga hanya bentuknya kotak persegi. Layaknya sebuah kubus. Atau menyerupai balok. Atau, kotak persegi panjang.

Sebagai tambahan. Disebut kotak karena ragam jenis pembesian didalam pile cap sengaja dibentuk menyerupai sebuah keranjang persegi. Kemudian setelah pengecoran, tampilan akhir pile cap menang persis sebuah kotak.

Sedikit berbeda dengan besi tulangan foot plat. Beberapa orang ada yang membuat seperti sebuah limas terpotong. Sehingga yang berbentuk kotak adalah bagian bawah saja. Pun demikian, tampilan foot plat dari jauh tetap mirip sebuah benda kotak.

B. Bentuk bulat atau spiral

Setelah terangkai, besi tulangan yang bentuknya bulat, atau spiral digunakan untuk membuat pondasi bor pile, dan tiang/pilar. Diantara 2 jenis struktur ini paling sering kita lihat adalah tiang yang berbentuk bulat. Sementara pondasi bor pile, bisa kita lihat pada saatt pengerjaan saja. Setelah itu, sudah tidak bisa lagi. Sebab tertanam dalam tanah, dan tertindih oleh bangunan.

Namun demikian, walau sebagian besar sudah tidak bisa kelihatan, ciri khas besi tulangan bentuk bulat adalah:

• Begel/sengkang menyatu (bersambung) dari atas kebawah. Beda dengan begel besi tulangan kotak.
• Jarak material besi beton yang.digunakan untuk tulangan utama, sangat dekat sekali.
• Ukuran besi beton untuk tulangan hanya satu macam. Walau berjumlah banyak.

C. Pipih/flat

Paling mudah dikenal diantara sekian banyak ragam jenis pembesian adalah bentuk flat/datar, atau pipih. Selalu diterapkan pada lantai, dan dak beton. Saking banyaknya sekelas rumah tinggal pun pasti memerlukan besi tulangan bentuk flat. Yakni untuk cor lantai dasar, dan tingkat.

Adapun besi tulangan yang lebih praktis sering digunakan, sebagai pengganti material lama (besi beton polos, dan ulir) adalah wiremesh. Selain pemasangan lebih mudah dan cepat, dari segi biaya beli bahan pun jauh lebih hemat.

Pun, tidak bisa dipungkiri wiremesh murah, dan mudah diterapkan sebagai pengganti besi beton karena konstruksi bangunan yang akan dibuat adalah berupa bidang datar. Coba kalau bulat?. Pasti sangat sulit. Dan, pilihan terbaik untuk pembesian yang berbentuk bulat/spiral tetap besi beton.

D. Besi tulangan bentuk L

Ragam jenis pembesian yang menyerupai huruf ada 3 macam. Pertama bentuk L, lalu U, dan terakhir bentuk huruf T terbalik. Dimana model pembesian seperti ini bisa kita temui?.

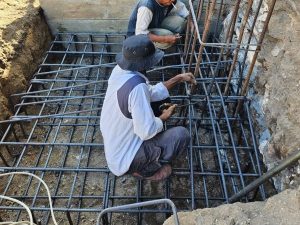

Besi tulangan yang menyerupai huruf L sering ditemui pada pondasi cakar ayam. Dimana posisi tapak (foot plat) hanya satu sisi. Sehingga penampang pondasi pesis huruf L.

Gbr Penampang pondasi cakar ayam / asrsip

Selain pondasi cakar ayam, adalah pembesi Retaining Wall, dan dinding kolam renang. Keduan konstruksi bangunan bawah tanah ini selalu terbuat dari beton cor yang tebal. Oleh sebab itu memerlukan besi tulangan double. Lalu, bentuk besi tulangan tersebut selalu dibuat menyerupai huruf L. Supaya menyatu dengan baik dengan plat lantai. Yang mana juga terbuat dari cor beton, dan besi tulangan.

E. Bentuk huruf U

Retaining wall dan kolom renang, bila di potong secara melintang sebenarnya termasuk ragam jenis pembesian bentuk U. Namun, karena besi tulangan pada konstruksi tersebut ada 2 macam. Dan, proses pemasangannya secara terpisah. Maka, Retaining wall dan kolom renang lebih cocok dengan pembesian bentuk L dan flat.

Besi tulangan yang murni berbentuk U adalah talang, dan saluran beton. Disebut murni karena besi tulangan vertikal, dan horizontal menyatu. Pun, dimensi dan jarak pasang material besi beton umumnya sama. Oleh sebab itu, tidak perlu penangan khusus ketika menyiapkan besi tulangan.

Terlebih lagi ketika membuat besi tulangan untuk saluaran. Karena posisi pemasangan berada diatas permukaan tanah. Sehingga tukang sangat leluasa untuk merangkai besi tulangan.

F. Bentuk T terbalik

Diantara 11 ragam jenis pembesian, paling unik adalah bentuk T terbalik. Dan, hanya terjadi pada pondasi cakar ayam standar. Maksud standar disini karena posisi pasang tapak besi tulangan berada dibagian bawah, sementara tiang berada ditengah secara tegak lurus. Sehingga bentuk pembesian mirip hurif T, tapi terbalik.

Beda dengan pondasi cakar ayam hurif L. Bentuk tersebut tidak layak disebur standar karena pemasangan tiang (kolom pedestal) berada di tepi tapak. Hal itu pun terjadi disebabkan oleh letak pasang pondasi cakar ayam, yang berada di tepi bangunan.

Sementara pondasi cakar ayam standar adalah berada di tengah. Sehingga posisi besi tulangan tidak berpengaruh. Bahkan mudah Anda terapkan mengikuti ketentuan, atau cara standar.

Jenis-jenis dan contoh pembesian menurut cara pemasangan

Secara umum ada 3. Namun, bila dikaji lebih dalam lagi, ternyata ragam jenis pembesian menurut cara/letak pemasangan ada 5 macam.

I. Horizontal

Metode pemasangan seperti ini terbagi lagi menjadi 3 macam, yakni:

Dibawah permukaan tanah
Contoh besi tulangan untuk lantai basement, lantai kolam renang, dan balok sloof.

Rata dengan tanah

Misalnya lantai dasar gudang, atau pabrik. 2 bangunan indrustri pasti menggunakan lantai beton. Dan, memerlukan besi tulangan berbentuk datar.

Diatas permukaan tanah

Antara lain balok struktur yang menopang diatas pilar, plat lantai 2, lantai dak, meja dapu dan topi-topi untuk jendela. Semua konstruksi beton ini terpasang secra horizontal, dan jauh berada diatas permukaan tanah.

II. Vertikal/tegak lurus

Kategori kedua, ragam jenis pembesian yang terpasang secara tegak lurus antara lain:

• Semua jenis pondasi yang terbuat/menggunakan besi beton. Misal pondasi bor pile, pondasi sumuran, dan pile cap.
• Semua kolom beton struktur yang berbentuk bulat, maupun persegi.
• Rataining wall dan DPT (Dinding Penahan Tanah) yang terbuat dari beton.

III. Miring/serong

Pemasangan besi tulangan dengan posisi miring antara lain:

• Ring balok gunungan
• Listplang
• Tangga, dan
• Atap cor beton

Desain 4 jenis konstruksi bangunan ini memang dibuat sengaja demikian. Sehingga bekisting, maupun cor beton pun mengikuti bentuk besi tulangan. Hal tersebut dilakukan karena menyesuaikan fungsi, serta estetika konstruksi bangunan itu sendiri.

Selain bentuk miring, atap beton sebenarnya ada pula yang secara sengaja dibuat bulat. Pernah lihat konstruksi seperti ini?. Iya, benar!. Atap kubah masjid.

Dengan demikian boleh disimpulkan ragam jenis pembesian sifatnya fleksibel. Artinya, kedepan tidak menutup kemungkinan muncul ide membuat bentuk, atau model baru. Namun, sampai saat ini yang tercatat hanya 11 macam ini saja.
